港口和集裝箱碼頭屬于大型戶外生產場所，根據其重要性、可用性、雷擊故障的可能性和后果，定義防護等級為A類。

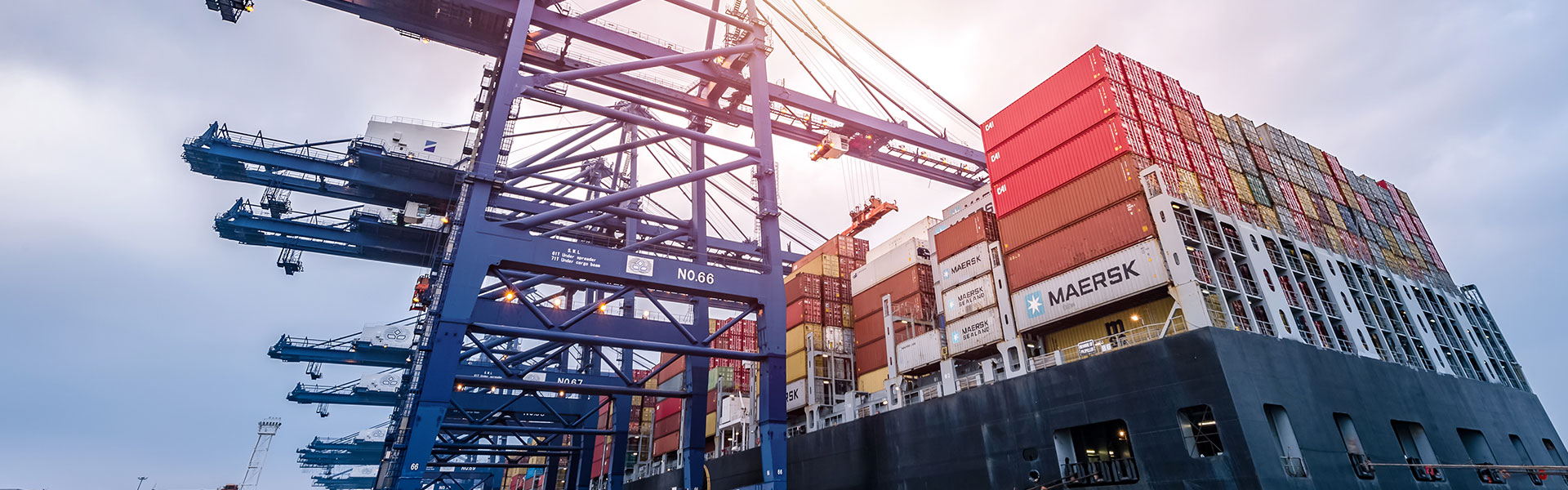

碼頭起重機和門式起重機的鋼結構極易遭受雷擊。除了外部防雷以外，也必須采用合適的電涌保護器在起重機內部建立起電氣設備的保護網，在起重臂、駕駛室、吊具、海陸側地面控制站、電氣房等中形成有效的雷電屏障，實現直擊雷與感應過電壓的有效泄放。

港區高壓架空線路上遭受的直擊雷會沿著供電線路，通過變電所、箱變等供配電設施引入到岸橋。供電電源經港區配電房引出，沿電纜溝敷設至每臺岸橋底部，再經過電纜拖動轉盤引入電氣房變壓器。主變壓器為440/690伏交流電系統，主要為驅動系統供電，輔助變壓器為220/380伏交流電系統，供電控制電源電路和輔助電源電路。從供電回路的布線及電氣設備的安裝位置來看，供配電系統在架空段存在直接雷擊和感應過電壓的風險，同時配電系統和終端設備也存在因電勢差和地電位反擊的風險。

基于以上實際工況和以下標準，PTG 提供整套的防雷保護方案。

依據標準：

1. IEC 62305《雷電防護》系列標準

2. IEC 61312《雷電電磁脈沖的防護》

3. IEC 61643-11《接至低壓配電系統的電涌保護器》

4. GB 50057-94?《建筑物防雷設計規范》
